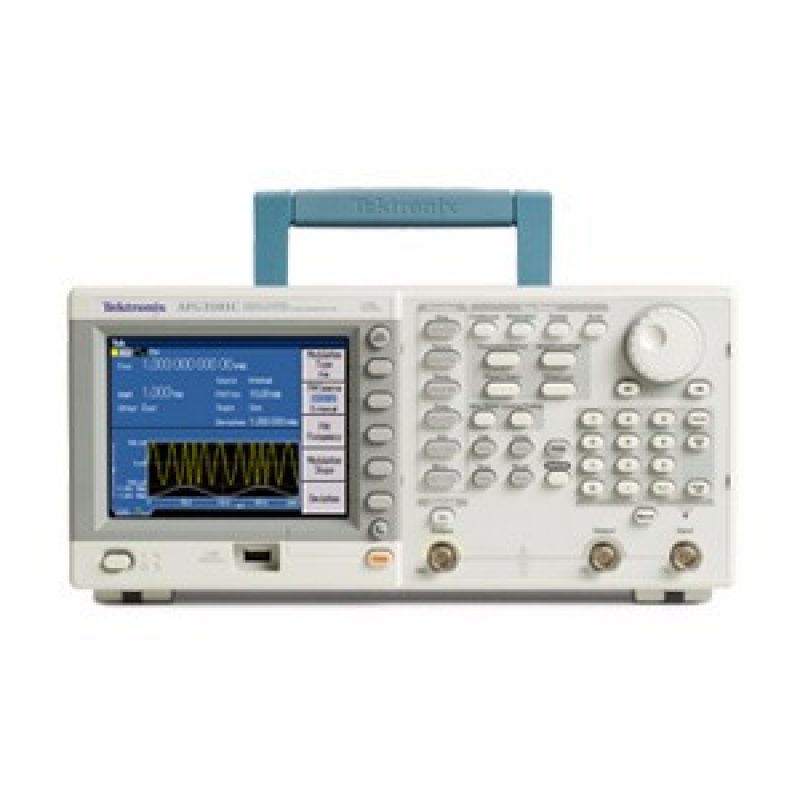

信號發生器 AFG3000C系列
在線咨詢泰克信號發生器AFG3000C系列

| 主要特點和優點 | |||||
| 10MHz、25MHz、50MHz、100MHz或240MHz正弦波形
14位,250MS/s,1GS/s或2GS/s任意波形 高達20Vp-p的幅度,50歐姆負荷 5.6 英寸彩色TFT LCD 顯示器,使您對設置和波形樹立全部信心 多語言和直觀操作,節約設置時間 脈沖波形邊沿時間可變 AM,FM,PM,FSK,PWM 掃頻和突發 雙通道型號,節約成本和工作臺空間 前面板上的USB連接器,把波形存儲到存儲設備上 USB、GPIB和LAN LabVIEW和LabWindows/IVI-C驅動程序 | |||||
| AFG3000C系列指標 | |||||
| ?型號 | ?AFG3011C | ?AFG3021C | ?AFG3051C | ?AFG3101C | ?AFG3251C |
| ?AFG3022C | ?AFG3052C | ?AFG3102C | ?AFG3252C | ||
| ?通道數 | ?1 | ?1 | ?1 | ?1 | ?1 |
| ?2 | ?2 | ?2 | ?2 | ||
| ?波形 | ?正弦波,方波,脈沖波,鋸齒波,三角波,Sin(x)/x,指數增長和衰減,高斯,洛侖茲 | ||||
| ?半正弦,直流,噪聲 | |||||
| ?正弦波 | ?1μHz~10MHz | ?1μHz~25MHz | ?1μHz~50MHz | ?1μHz~100MHz | ?1μHz~240MHz |
| ?突發模式下的正弦波 | ?1μHz~5MHz | ?1μHz~12.5MHz | ?1μHz~25MHz | ?1μHz~50MHz | ?1μHz~120MHz |
| ?有效最大頻率輸出 | ?10MHz | ?25MHz | ?50MHz | ?100MHz | ?240MHz |
| ?方波 | ?1μHz~5MHz | ?1μHz~12.5MHz | ?1μHz~40MHz | ?1μHz~50MHz | ?1μHz~120MHz |
| ?鋸齒波 | ?1μHz~100kHz | ?1μHz~500kHz | ?1μHz~800kHz | ?1μHz~1MHz | ?1μHz~2.4MHz |
| ?脈沖波 | ?1mHz~5MHz | ?1mHz~25MHz | ?1mHz~40MHz | ?1mHz~50MHz | ?1mHz~120MHz |
| ?其它波形 | ?1μHz~100kHz | ?1μHz~500kHz | ?1μHz~800kHz | ?1μHz~1MHz | ?1μHz~2.4MHz |
| ?噪聲帶寬(-3dB) | ?10MHz | ?25MHz | ?50MHz | ?100MHz | ?240MHz |
| ?噪聲類型 | ?白噪聲 | ||||
| ?DC(50歐姆阻抗) | ?-10V~+10V | ?-5V~+5V | ?-5V~+5V | ?-5V~+5V | ?-2.5V~+2.5V |
| ?任意波 | ?1mHz~5MHz | ?1mHz~12.5MHz | ?1mHz~25MHz | ?1mHz~50MHz | ?1mHz~120MHz |
| ?突發模式下的任意波 | ?1mHz~2.5MHz | ?1mHz~6.25MHz | ?1mHz~12.5MHz | ?1mHz~25MHz | ?1mHz~60MHz |
| ?有效模擬帶寬(-3dB) | ?8MHz | ?34MHz | ?70MHz | ?100MHz | ?225MHz |
| ?存儲器:采樣率 | ?2~128K: | ?2~128K: | ?2~16K: | ?2~16K: | ?2~16K: |
| ?250MS/s | ?250MS/s | ?1GS/s | ?1GS/s | ?2GS/s | |
| ?16K~128K: | ?16K~128K: | ?16K~128K: | |||
| ?250MS/s | ?250MS/s | ?250MS/s | |||
| ?垂直分辨率 | ?14位 | ||||
| ?調制 | ?AM/FM/PM/FSK/PWM | ||||
| ?其它輸出模式 | ?掃描(線性,對數),脈沖組(觸發器,截止) | ||||
| ?外部參考 | ?輸入/輸出 | ?僅輸入 | ?輸入/輸出 | ?輸入/輸出 | ?輸入/輸出 |
| ?接口 | ?USB,LAN,GPIB | ||||
| 包裝信息 | |||||
| 包括:快速入門用戶手冊,電源線,USB電纜,技術數據和性能檢驗手冊光盤,程序員手冊,服務手冊,LabView和
IVE驅動程序,ArbExpress軟件光盤,NIST可溯源校準證明,三年保修(含部件和人工費用) |
|||||
