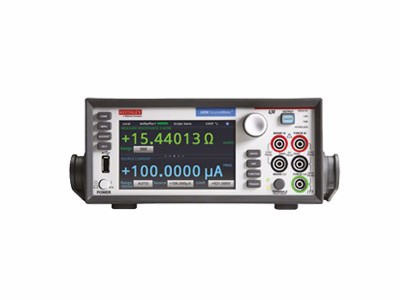

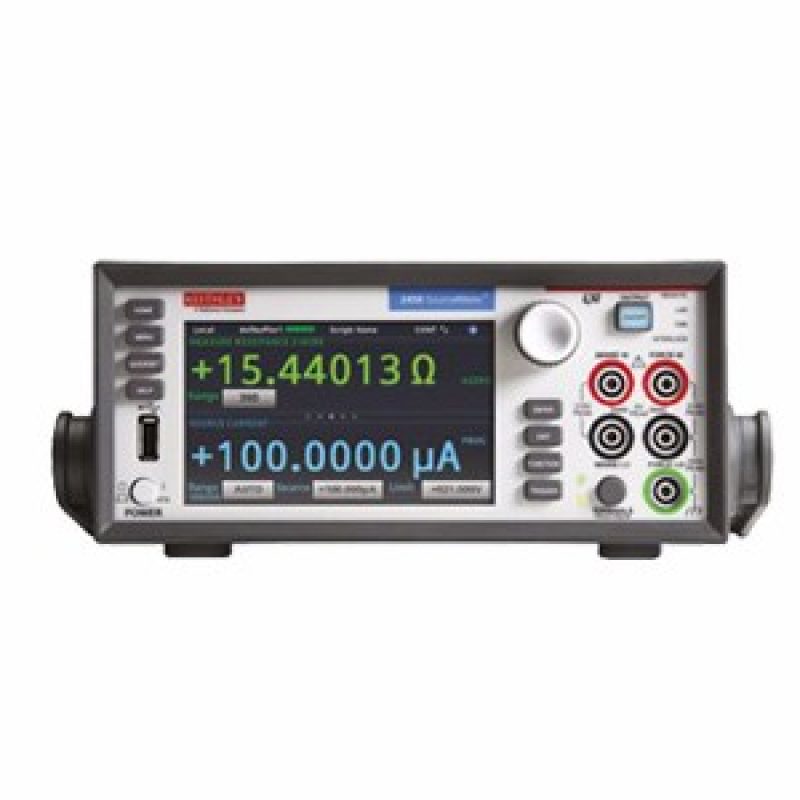

數字源表2400系列
在線咨詢泰克-吉時利數字源表2400系列
吉時利數字源表系列特別適用于需要精密電壓源和電流源驅動，同時進行電流與電壓測量的測試應用。所有源表都提供精密的電壓和電流源測量能力。每個源表均由一個高穩定的直流源和一個真儀器級的5位半多功能表組成。該電源特性包括：低噪聲，高精度和回讀功能。萬用表功能包括高重復性和低噪音。其結果形成了一個緊湊的單通道直流參數測試儀。在操作中，這些儀器可以作為一個電壓源，電流源，電壓表，電流表和歐姆表。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，數字源表對于各種特征分析與生產過程測試都極具實用價值。
2410型高壓源表功率為20W，能夠提供和測量從±5μV(源)和±1μV(測量)到±1100V的電壓，及從±10pA到±1A的電流。由于具有較高的電壓源范圍，2410非常適合于電阻和電壓系數測試、變阻器、高壓二極管、開關、齊納管、射頻二極管和整流器的測試。2410在提供1100V電壓的同時能夠測量20mA的電流，具有精確測試所需的特殊分辨率。
2420型高壓源表功率為60W，能夠提供和測量從±5μV(源)和±1μV(測量)到±60V的電壓，以及從±100pA到±3A的電流。2420的生產測試應用必須在較高電流情況下進行測試的電阻和電阻網絡、熱敏電阻、太陽能電池、普通電池。
2425型100W源表將2420的電壓范圍擴展到100V，在1A的電流范圍內具有100W的測量功率。與2420型高壓源表一樣，2425也具有3A電流60W功率的測量能力。2425是針對中等功率器件(例如DC-DC轉換器)、電源和其他需要60W和100W總直流功率元件的生產測試而設計的。
2400系列特點
2400系列提供寬動態范圍：10pA至10A，1μV至1100V，20W至1000W
四象限工作
0.012%的精確度，51/2分辨率
可程控電流驅動和電壓測量鉗位的 6位線電阻測量
在4?數位時通過GPIB達1700讀數/秒
內置快速失敗/通過測試比較器
可選接觸檢查功能(-C機型)
數字I/O提供快速分選與機械手連接 GPIB，RS-232，和觸發式連接面板
| 主要指標 | |||||
| ?型號 | ?2400 | ?2410 | ?2420 | ?2425 | ?2440 |
| ?2400-C | ?2410-C | ?2420-C | ?2425-C | ?2440-C | |
| ?2400-LV | |||||
| ?描述 | ?通用型 | ?高壓型 | ?3A | ?高功率 | ?5A |
| ?電流 | ?是 | ?是 | ?是 | ?是 | ?是 |
| ?source/sink | |||||
| ?電壓 | ?是 | ?是 | ?是 | ?是 | ?是 |
| ?source/sink | |||||
| ?輸出功率 | ?22W | ?22W | ?66W | ?110W | ?55W |
| ?輸出電壓 | ?±1μV/±21或210V | ?±1μV/±1100V | ?±1μV/±63V | ?±1μV/±105V | ?±1μV/±42V |
| ?(min./max.) | |||||
| ?輸出電流 | ?±10pA/±1.05A | ?±100pA/±3.15A | ?±100pA/±5.25A | ||
| ?(min./max.) | |||||
| ?電阻 | ?<0.2ω至>200MΩ | ?<2.0ω至>200MΩ | |||
| ?基本精度I | ?0.035% | ?0.035% | ?0.035% | ?0.035% | ?0.035% |
| ?基本精度V | ?0.015% | ?0.015% | ?0.015% | ?0.015% | ?0.015% |
| ?基本精度Ω | ?0.06% | ?0.07% | ?0.06% | ?0.06% | ?0.06% |
| ?帶接觸檢測 | ?2400-C型 | ?2410-C型 | ?2420-C型 | ?2425-C型 | ?2440-C型 |
| ?功能(-C) | ?帶此功能 | ?帶此功能 | ?帶此功能 | ?帶此功能 | ?帶此功能 |
| ?典型應用 | ?電阻性元件、 | ?電壓系數 | ?功率電阻 | ?半導體功率元件 | ?5安培Pump激光二 |
| ?二極管 | ?變阻器 | ?電熱調節器 | ?DC/AC轉換器 | ?極管 | |
| ?光電元件 | ?高壓二極管及保 | ?太陽能電池、 | ?大功率元件、 | ||
| ?IDDQ測試 | ?護裝置、安全氣 | ?電池 | ?IDDQ測試 | ||
| ?囊充氣裝置 | ?二極管 | ||||
| ?IDDQ測試 | |||||
| ?隨機附件 | ?測試線、LabVIEW軟件驅動(可供下載)、LabTracer軟件(可供下載) | ||||
