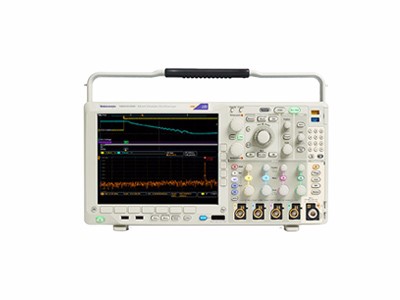

數字示波器MDO4000C系列
在線咨詢泰克混合域示波器MDO4000系列
| 4條模擬通道
500MHz或1GHz帶寬型號 16條數字通道 MagniVu高速采集技術，提供了60.6ps的精細定時分辨率 1條RF通道 50kHz～3GHz或50kHz～6GHz頻率范圍 ≥1GHz的超寬捕獲帶寬 標配無源電壓探頭，3.9pF電容負荷和500MHz或1GHz模擬帶寬 | ||||
| 混合域分析 | ||||
| 在一臺儀器中以時間相關方式采集模擬信號、數字信號和RF信號
Wave Inspector旋鈕，可以從時域和頻域中簡便地瀏覽時間相關數據 從RF輸入中導出幅度、頻率和相位隨時間變化波形 可以選擇頻譜時間，發現和分析RF 頻譜怎樣隨時間變化甚至在停止采集時 | ||||
| 頻譜分析 | ||||
| 專用前面板旋鈕，用于經常執行的任務
自動峰值標記，識別頻譜峰值的頻率和幅度 手動標記，實現非峰值測量 軌跡類型包括：正常軌跡，平均軌跡，最大保持軌跡，最小保持軌跡 檢測類型包括：+Peak，-Peak，平均值，樣點 頻譜瀑布圖顯示，簡便地觀察和了解緩慢變化的RF現象 自動測量包括：通道功率，鄰道功率比(ACPR)，占用帶寬(OBW) 觸發RF 功率電平 觸發頻譜分析或自由運行頻譜分析 | ||||
| 連接能力 | ||||
| 前后面板各兩個USB 2.0主控端口，迅速簡便地存儲數據、打印及連接USB 鍵盤
后面板USB 2.0設備端口，簡便地連接電腦或直接打印到PictBridge兼容打印機上 集成10/100/1000BASE-T 以太網端口，實現聯網。視頻輸出端口，把示波器畫面導出到監視器 或投影儀上 | ||||
| 選配應用支持 | ||||
| 高級RF 觸發
電源分析 極限和模板測試 HDTV 和自定義視頻分析 | ||||
| 主要指標 | ||||
| ?型號 | ?MDO4054C | ?MDO4104C | ?MDO4054C | ?MDO4104C |
| ?模擬通道 | ?4 | ?4 | ?4 | ?4 |
| ?帶寬 | ?500MHz | ?1GHz | ?500MHz | ?1GHz |
| ?最大記錄長度 | ?20M | |||
| ?采樣率(1-2通道) | ?2.5GS/s | ?5GS/s | ?2.5GS/s | ?5GS/s |
| ?采樣率(3-4通道) | ?2.5GS/s | |||
| ?數字通道 | ?16 | |||
| ?最大采樣率(主時基) | ?500MS/s(2ns分辨率) | |||
| ?最大記錄長度(主時基) | ?20M | |||
| ?最大采樣率(MagniVu) | ?16.5GS/s(60.6ps分辨率) | |||
| ?RF通道 | ?1 | |||
| ?頻率范圍 | ?50kHz～3GHz | ?50kHz～3GHz | ?50kHz～6GHz | ?50kHz～6GHz |
| ?實時捕獲帶寬 | ?≥1GHz | |||
| ?跨度 | ?1kHz～3/6GHz，1-2-5順序 | |||
| ?解析帶寬 | ?20Hz～10MHz，1-2-3-5順序 | |||
| ?參考電平 | ?-140dBm～+30dBm，5dBm步長 | |||
| 訂貨信息 | ||||
| ?MDO4054-3：4條500MHz模擬通道，16條數字通道，1個3GHz RF輸入
MDO4054-6：4條500MHz模擬通道，16條數字通道，1個6GHz RF輸入 MDO4104-3：4條1GHz模擬通道，16條數字通道，1個3GHz RF輸入 MDO4104-6：4條1GHz模擬通道，16條數字通道，1個6GHz RF輸入 | ||||
| 標準配置 | ||||
| 每條模擬通道一只無源電壓探頭(500MHz型號：TPP0500 500MHz，10X，3.9pF；1GHz型號：TPP1000 1GHz，10X，
3.9pF)，P6616 16通道邏輯探頭，邏輯探頭配套工具箱(020-2662-xx)，前面保護罩(200-5130-xx)，N到BNC適配 器(103-0045-00)，用戶手冊(071-2918-xx)，文檔資料光盤(063-4367-xx)，OpenChoice Desktop軟件，NI LabVIEW SignalExpress泰克版軟件，可溯源美國國家計量學會和ISO9001質量體系認證的校準證明，電源線，附 件包(016-2030-xx)，三年保修。在訂貨時請指明電源插頭和手冊語言版本。 |
||||
